UV紫外老化試驗箱
一、產品簡介紫外線耐候箱可模擬由陽光、雨水和露水所造成的危害，利用熒光紫外UV燈模擬陽光照射的效果，利用冷凝濕氣模擬雨水和露水，被測試材料放至一定溫度下的光照和潮氣交替的循環程序中進行測試。UV用數天或數周的時間即可重現戶外數月至數年出現的危害。危害類型包括：褪色、變色、失光、粉化、開裂、渾濁、氣泡、脆變、強度衰退和氧化。UV試驗數據可以幫助您選擇新材料，以及評估配方的變化如何影響新產品的耐久性。廣泛應用于涂料油墨油漆、樹脂、塑料、橡膠、印刷包裝、鋁型材、粘合劑、汽車、摩托車工業、化妝品、金屬、電子、電鍍、醫藥等。
二、符合標準
GB/T16422.3-2014塑料 實驗室光源暴露試驗方法 第3部分：熒光紫外燈中UVA-340nm波段試驗；
ISO4892-3:2006 塑料 實驗室光源暴露試驗方法 第3部分：熒光紫外燈中UVA-340nm波段試驗。
三、試驗條件
3.1樣品安裝方式：試驗樣品固定裝置于試驗架上，面對熒光燈。當試樣未將樣品架填滿時，則需用黑板將樣品架填滿，保持試驗箱內壁封閉。
3.2試驗溫度：光照時可采用50、60、70℃三種溫度，優先推薦采用60℃；冷凝階段的溫度為50℃，溫度的容差均勻度為±3。
3.3光照各冷凝的周期：可選擇4H光照、4H冷凝或8H光照、4H冷凝兩種循環。
3.4在第一次光照400～450H后，每排燈管需更換一支熒光燈，其它燈管按照燈循環和替換方式來補償燈管老化造成的損失。這樣的運行模式確保每支燈管的使用壽命在1600～1800H。
更換燈管時注意事項：在更換燈管時，應擦干盛水盤和進行清潔，避免形成水垢。
四、樣品和性能評定
4.1對涂料主要是外觀評定，塑料和橡膠必要時也可以進行外觀評定，檢查的項目主要是光澤、顏色變化、斑點、穩定性等。應盡量用儀器進行定量的項目檢測，如光澤、色差計。
4.2力學及其它性能的評定：一般橡膠材料進行抗拉強度、延伸率、硬度測量、塑料測量沖擊強度、斷裂延伸率、拉伸強度、彎曲強度，如必要可規定其它性能測試項目。
| 五、主要技術參數 | ||
| 內箱尺寸 | 1140×400×500 mm（W×D×H） | |
| 外型尺寸 | 約1340×630×1400mm（W×D×H）以實際尺寸為準 | |
| 黑板溫度范圍 | 50℃～63℃ | |
| 冷凝試驗溫度 | 50℃±3℃ | |
| 冷凝濕度范圍 | ≥75%RH不可控制 | |
| 溫度偏差 | ±3℃ | |
| 溫度波動度 | ±0.5℃ | |
| 燈管波長 | UVA-340, 波段315～400nm, 輻照度0.68W/m2 ； | |
| 燈管數量 | 8支 | |
| 燈管功率 | 40W/支 | |
| 燈管品牌 | 國產 | |
| 燈管壽命 | 1600小時左右 | |
| 樣品與燈管距離 | 約50mm | |
| 燈管內中心距離 | 65～70mm | |
| 試驗時間 | 1～9999 H、M、S 可調 | |
| 噴淋功能 |
1）設備設計有噴淋功能，可模擬下雨環境； 2）噴頭數量：；一邊4個，兩邊共8個，噴頭為不銹鋼材質 3）噴頭孔徑：0.8mm |
|
| 試樣架 | 共21個（一邊十個，另一邊十一個），單個試樣架規格：寬75×高300mm | |
| 內箱材質 | SUS304不銹鋼 | |
| 外箱材質 | SUS304不銹鋼 | |
| 控制系統 | 觸摸屏控制器+本公司自主研發PLC控制系統 | |
| 六、安裝使用環境 | ||
| 水源 | 建議用潔凈水（需方自備） | |
| 安全保護系統 | 線序保護、漏電保護、超溫保護 、異常保護 | |
| 設備使用條件 | 請用戶提前安裝好水路，水管接口4分管；設備擺放位置要預留好地漏或排水管接口，排水管用4分管，排水管接口與地面平整 | |
| 電源 | 220V(單相三線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上）； 頻率：50HZ；功率：4.5KW | |
| 環境條件 | 溫度5℃～30℃；相對溫度 ≤85％RH；大氣壓：86kPa～106kPa | |
| 七、設備結構 | ||

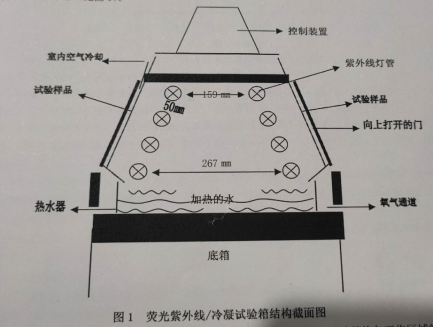

| 產品結構截面圖 |
 |
|

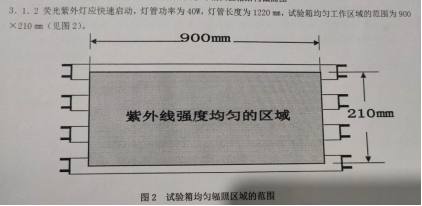

| 試驗箱均勻輻照區域的范圍 |
 |
|
| 燈的位置變換 |
熒光燈光能量輸出隨使用時間而逐步衰減，為了減小因光能量衰減造成對試驗的影響，在8支熒光燈中每隔1/4的熒光燈壽命時間，在每排由一支新燈管替換一支舊燈管，其余位置變換如右圖所示，使熒光燈按順序定期更換，這樣紫外光源始終由新燈和舊燈組成，而得到一個輸出恒定的光能量。 |
|
|
紫外線耐候箱的 結構 |
在一個不銹鋼內箱空間內，安裝兩排各四支燈管，來模擬紫外光，通過加濕系統把內箱溫度提升來模擬潮濕環境，再配合噴淋系統來模擬下雨，三個不同的環境通過程序設定使之交替循環。 |
 |
| 發熱絲 | 進口發熱絲中間套石英玻璃管，防發熱變形。 |
 |
